VGA线接法图解

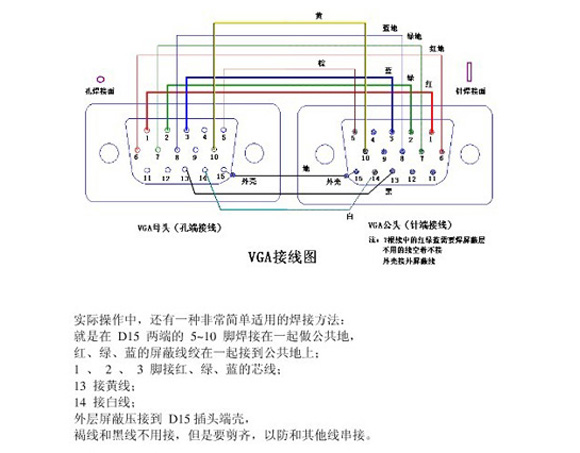

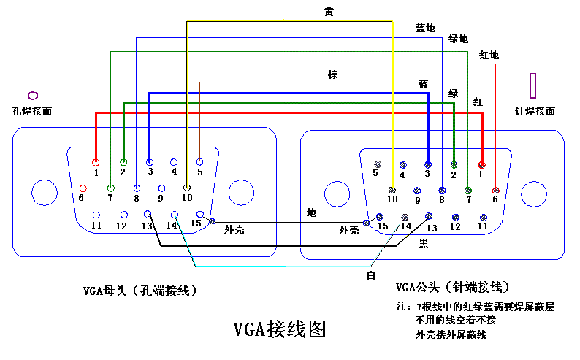

把显卡输出端的vga接口针按排序依次从左到右，从上边（梯形底边长的一侧）第一排开始用123456……15表示，分别是代表红基色、绿基色、蓝基色、地址码ID Bit、自测试、红地、绿地、蓝地、保留、数字地、地址码、地址码、行同步、场同步、地址码。焊接方法非常简单：就是在 D15 两端的 5~10脚焊接在一起做公共地，红、绿、蓝的屏蔽线绞在一起接到公共地上； 1 、 2、 3 脚接红、绿、蓝的芯线； 13 接黄线； 14 接白线； 外层屏蔽压接到D15插头端壳，褐线和黑线不用接，但是要剪齐，以防和其他线串接。
