家庭影院排线细节:电源线与音响线的处理

文章出处:深圳市一线电子有限公司 人气:-发表时间:2017-11-30 14:04:00

摘要: 在组建家庭影院的时候,许多人关心的是买什么音箱、功放、投影机、投影幕,或者声吧、电视,以及怎么样调教出好音效,往往会忽视怎么走线。要知道,合适、美观的布线方式可以提升空间的利用率,让整个家庭影院布局也更加美观、简洁。





随着经济水平的提高,以及人们对品味生活的需求不断提高,再加上科技的高速发展,高清大屏液晶电视、投影机价格也越来越便宜,4K等概念逐步普及,不少热爱影音的朋友都开始计划在家里组建私人家庭影院甚至独立的私人影音室,特别是年轻人的新房。



然而很多人对这块还不太了解,很多装修后才发现没有预留走线的位置,导致后期房间走线混乱,严重影响美观,因为这些问题导致有些朋友还要重新装修,费时又费力。



所以新房装修时大家应该考虑家庭影院音响投影等器材布线的问题,即使暂时不上高清,也应该提前布好相关的线路,避免日后重新走线的尴尬。下面小编就为大家总结一下:



在几种线材中,电源线在布线前是一个关键因素,而音箱线则是布线的重点,视频线走向要根据视频设备的安装方式来决定。而音频线在布线时基本无需考虑,因为音源设备与功放经常放在一起,这些线都很短,后期配置即可。

一、 电视机连接:

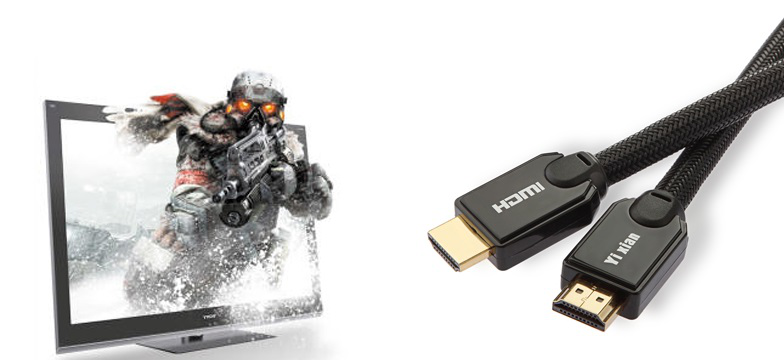

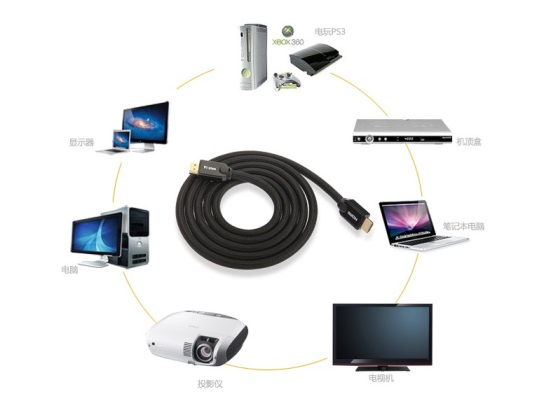

  连接电视机应该布上高清线(HDMI)和至少两组音视频线(连接DVD以及机顶盒等器材),也可预留VGA线,以方便连接普通电脑。

  最简单的做法就是在电视机下方到电视柜之间预埋一条直径5公分PVC管,所有的线材均可从里面穿过,由于距离较短,非常方便直接抽出线材和增加。

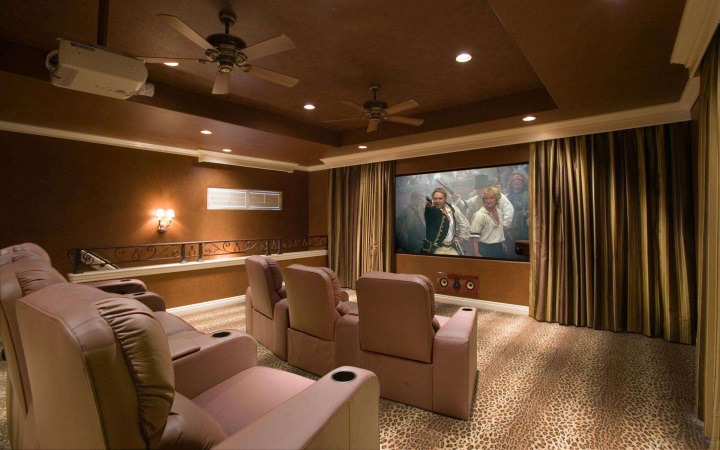

二、 投影机连接:



投影机的价格逐年走低,1080P已在万元以内;即使是5000元左右的产品,只要对比度参数能达到3000以上的投影机,用来组建家庭影院都能有不俗表现,看电影,16:9大屏幕才过瘾。因此有兴趣的朋友提前布好投影机的线路是有必要的,大屏幕高清家庭影院是趋势。

因高清线比较粗硬所以必须用加粗的PVC管穿线 ,连接投影机的线材最好布上两条以上(HDMI)高清线,,因为高清线的插头可能会因为多次反复拔插而损坏,到时再砸墙就得不偿失了;也可同时布上一条色差线和VGA线备用,因为设备会不断的增加与更新做到有备无患最好。

  线材的布线方法可以从电视柜延伸到地板,再到后墙,市面上有专门的HDMI插板出售,把线材穿管后两端连接到插板上,播放器和投影机再用短的高清线插到接线板上即可。不过这样接会或多或少影响HDMI的传输品质所以不推荐

  三、 家庭影院音响线布线:

  家庭影院音响的线材较多,并且还分音频型号线和喇叭线,布线时要注意。

1、 音频线:



音频线是传输声音信号的,还需要电路放大才可以出声音。家庭布线中,主要考虑的是低音炮的音频输入,如果低音炮是独立功放的话,就需要从5声道功放里输出一路低音的音频信号到低音炮里。

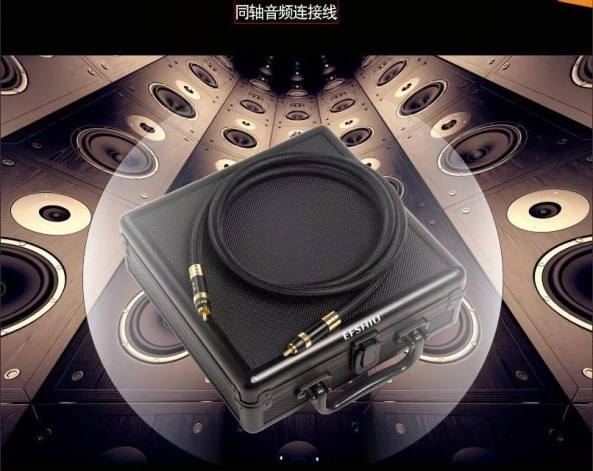

大多数低音炮都是摆放在电视柜左边或者右边靠墙的位置,因此从电视柜位置预埋一条音频线(同轴线)到左边或者是右边,两端用RCA端子的插座固定在墙上,使用时可随意拔插。

虽然好的低音炮没有方向感,但是尽量能够放在左边还是稍好一些。其他音频视频线或通过PVC管接到了电视机,或者直接连接功放及播放设备等,由于线材很短,就不用布线了。

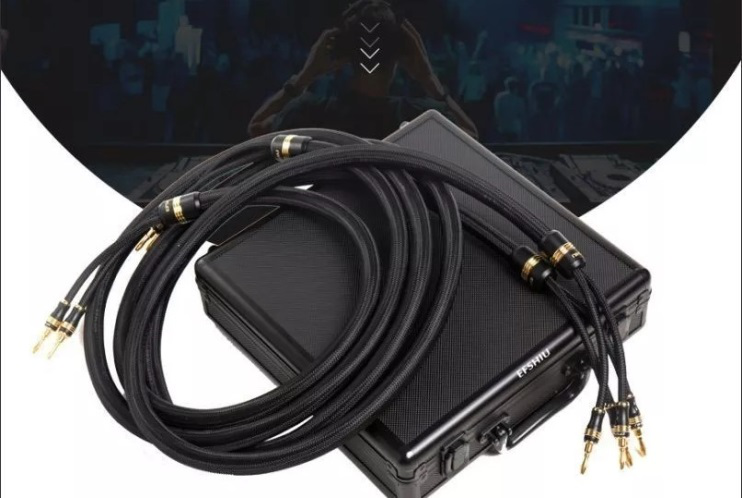

2、 音箱线,俗称喇叭线。



  家庭影院一般是分为7.1声道和5.1声道,一般客厅和观看距离小于10平米的独立影音厅,建议用5.1即可,7.1摆位不合理的话声音会更乱,声画会出现脱节,看电影的感受反而会差。

5.17.1中的.1指的就是低音炮,前面已经说明了布线方法,因此就只需要布7条或5条音箱线就可以了。前面是前置左右音箱,左右距离在2——3.5米之间,如果是和搭配大屏幕投影,左右距离也可加长至屏幕两侧,同样用连接插座安装在墙上,中间穿管;中置音箱可不用布线,直接连接到功放上即可。

环绕音箱在沙发后墙上方1.5米左右,至于高度和摆放在侧墙和后墙的问题,可根据实际情况进行摆放,不必太过于计较,但一定要在耳朵的后面上方的位置。现在新兴的后中置环绕音箱高度与后环绕平行即可,位置在听音位置正后方。





布线注意事项

1、避开强电线:弱电信号属低压电信号,抗干扰性能较差,所以弱电线缆的走线应该避开强电线(电源线)。国家标准规定,电源线及插座与电视线及插座的水平间距不应小于50厘米。

2、注意防潮:插座下边线以距地面30厘米左右为宜。一般来说,这些弱电线缆常常在房顶或地板下布线,所以为了防潮和更换方便,这些线的外面都要加上牢固的套管,并在加上套管前检查线是否有断路或短路。

3、预留足够插孔:考虑到家庭生活的发展和需要,一般客厅、每个卧室都要预留埋设电话线、网线、有线电视线插孔各1~2个,并且要分布在不同墙面,以便于电器摆设位置的变化。卫生间、厨房也可根据需要考虑是否预留一个电话插孔,餐厅也可考虑是否预留一个预先电视线插孔,以备就餐时看电视用。

4、集中控制:随着网络和信息时代的到来,一个家庭安装两部电话或多机上网,以是很平常的事。为保证各种线的对接质量,且方便维修,最好为家中的电话线和网络线设计一个集中控制单元。

5、线路尽量走直线,不绕大弯。因为过长的环绕线会对音频信号带来损耗,影响音箱的音质,一般情况下可以走地板底下。

另外需要重点强调的是,由于HDMI线材相对比较脆弱,更不能弯曲太多,特别是接头部分。必要时,可以在布线时多准备一条。
